1. PENETROMETRO SEMOVENTE AUTO – ANCORANTE TG 63 - 200
2. SISMOGRAFO GEODE – GEOMETRICS 24 CANALI
3. GEOELETTRICO MULTICANALE
4. SONDA INCLINOMETRICA E DATALOGGER
5. FREATIMETRO OG10

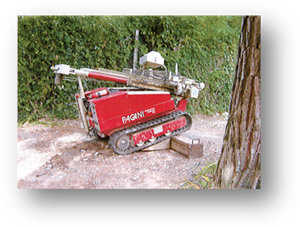

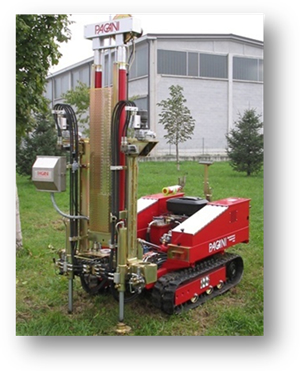

PENETROMETRO SEMOVENTE AUTO – ANCORANTE TG 63 - 200

Versioni Disponibili Solo DP Solo CPT DP + CPT 8 8 8 DPSH DPH DPM R 200 kN R 8 8 DPSH + 200 kN DPH + 200 kN DPM + 200 kN 8  Testata di rotazione Motore: R Benzina 8 Diesel Legenda R = Standard 8 = Opzionale

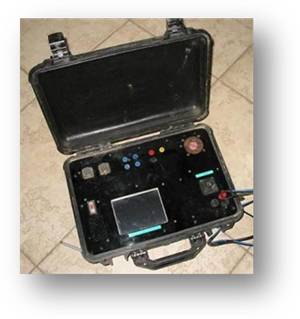

SISMOGRAFO GEODE – Geometrics

Il sismografo GEODE, configurato da 3 a 24 canali, è utilizzato per:

• sismica a rifrazione,
• sismica a riflessione,
• acquisizione dati per calcolo di Vs30,
• monitoraggio di vibrazioni,
• downhole e VSP.

Il sismografo GEODE ha le seguenti caratteristiche:

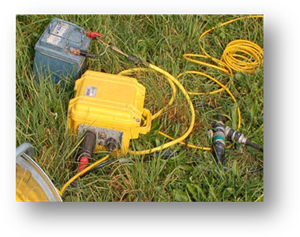

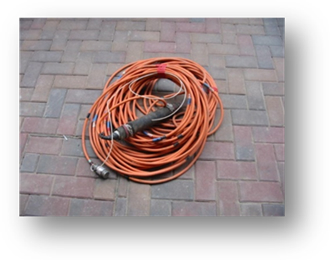

STRUMENTAZIONE per Down - Hole

Sismografo a 24 canali		Geofono triassale

Queste sono le sue caratteristiche tecniche:

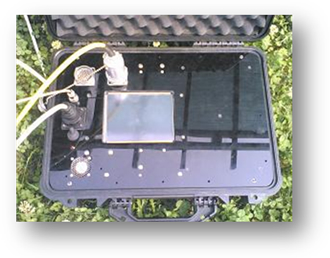

GEOELETTRICO MULTICANALE

Queste sono le sue caratteristiche tecniche: Elettrodi 2-48 MN simultanei infiniti Risoluzione 12 bit Dinamica equivalente 22 bit Rumore reale < 0.1 mV Precisione reale dV e corrente dV 0.1 mV 0.1 mA Generatore di corrente interno Potenza 350W Massima tensione 700V Massima corrente energ. int. 2A Massima corrente energ. ext. 5A Misura IP   Azzeramento analogico automatico pot.spontanei   Immissione di cicli di corrente controllata   Controllo statistico della qualità   Una sezione completa standard 10 minuti Una sezione completa veloce 3 minuti

DATA LOGGER OG387 E SONDA INCLINOMETRICA

Le sonde inclinometriche, “inclinometri”, della serie OG310 sono apparecchiature dotate di servoinclinometri inerziali con uscita analogica . Il cavo utilizzato per queste sonde è dotato di tacche termosaldate che facilitano la misura. I dati rilevati con le sonde della serie OG310 possono essere letti manualmente da centralina con doppio display della serie OG380 o con sistemi di acquisizione dati OG387. Sono utilizzati solo ed esclusivamente servoinclinometri (servoaccelerometri) con bassissima deriva termica (<100ppm/°C).

	CARATTERISTICHE TECNICHE SONDA OG310S
	Sensibilità	25000 sin alfa oppure 20000 sin alfa
	Sensore	Servoinclinometro inerziale biassiale
	Deriva Termica	<100 ppm C˚
	Campo di misura	± 30°
	Diametro dei tubi misurabili	da 45 mm a 75 mm
	Diametro corpo sonda	30 mm
	Materiale	INOX
	Max pressione garantita	15 Bar
	Tensione di rottura braccetti (per recupero)	~ 650 KN
	Diametro Ruote	30 mm
	Ruote	su cuscinetti in INOX
	Connettore	a norme MIL C26482
	Passo	50 cm o 24 pollici
	Peso	2.150 Kg

	CARATTERISTICHE SOFTWARE OG390 WIN PRO
	Introduzione dati	da tastiera, da file Ascii o dalla porta seriale del PC con centraline OG387, direttamente da Microsoft Excel
	Correzioni possibili	Sensibilità , Spiralatura , Azimutale, Angolare, Zero
	Dati di ogni misura	nome, zona, data misura, data origine, identificativo numerico, correzione azimutale, correzione angolare, sensibilità, identificativo sonda, numero di guide, passo sonda...
	Uscita dati elaborati	Sotto forma di Diagrammi e Tabelle. Uscita in files ASCII
	Elaborazioni possibili	Assoluto, differenziale per sommatoria, differenziale per punti., 4 o 2 guide (anche le trasverse), con 1 sola guida (con introduzione manuale del fuori zero della sonda).
	Passo sonda	in metri o in pollici
	Diagrammi Possibili	per sommatoria, azimut per sommatoria, per punti, polare spazio tempo, velocità.

	CARATTERISTICHE DATALOGGER OG387
	Microprocessore	N80C32
	Memoria	64 Kbyte per sistema operativo,128Kb per immagazzinare fino a 20 misure eseguite su 4 guide con un massimo di 400 passi (200 metri passo 50 cm)
	Orologio	interno con data
	Display	a cristalli liquidi retroilluminato
	Tastiera	5 tasti multifunzione
	Pulsante per acquisizione	Tastiera o Esterno con cavo di collegamento
	Batteria	Ricaricabile 6 Volt 4A/h al piombo sigillato
	Caricabatteria	Esterno
	Autonomia	12 ore di misure continue
	Consumo	150 mA con sonda collegata
	150 mA con sonda collegata	ABS con borsa in pelle
	Dimensioni	25x22x11 cm
	Connettori	Lemo o Fischer
	Peso	3.4 Kg

FREATIMETRO OG10

Il freatimetro OG10 trova applicazione ovunque si voglia misurare l’altezza dell’acqua di una falda tramite piezometri. La misura della profondità della falda si esegue calando la sonda nel piezometro fino a che la segnalazione acustica e luminosa comincia ad accendersi. Le tacche (centimetrate) sono stampate con una serigrafia protetta che ne rende impossibile la cancellazione. Per una maggiore robustezza del sensore il cavo del freatimetro OG10 è cilindrico.

	CARATTERISTICHE FREATIMETRO OG10
	Lunghezza cavo	50, 100, 150, 200 metri
	Diametro Sensore	12 mm (10 mm a richiesta)
	Alimentazione	pila 9V
	Cavo	cilindrico con anima in kevlar (Ø4 mm)
	Tacche di misura	numerate ogni centimetro con serigrafia protetta
